Themen: Ventilspiel Kontrolle der Steuerzeiten
Ventilspiel
1. Prüfen des Ventilspiels

Prüfen , ob sich das Ventilspiel G bei kaltem Motor, und über dem Nockengrundkreis gemessen, innerhalb der folgenden Werte bewegt:

Einlaß 0,475 - 0,500 mm
Auslaß 0,525 - 0,550 mm
2. Einstellen des Ventilspiels

  • Die einzelnen Ventilspiele messen und aufschreiben. Danach die entsprechenden Korrekturen vornehmen, um die vorgeschriebenen Werte für das Ventilspiel herzustellen.

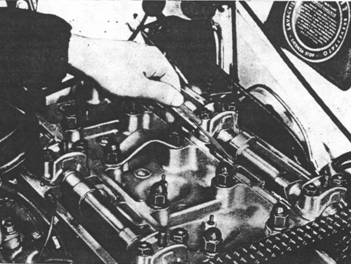

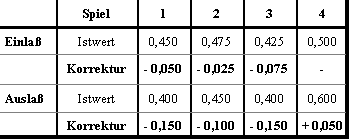

Beispiel:
  • Kurbelwelle so lange drehen bis die Markierungen auf den Nockenwellen sich mit denen auf den Lagerdeckeln decken.
  • Kettenspanner zurückdrehen, Kette lösen und Kettenspanner in zurückversetzter Stellung blockieren.
  • Lagerdeckel der Nockenwelle Einlassseitig abnehmen ohne dabei die Kette zu verrücken, Nockenwelle mit Kette abnehmen und auf Mittelteil des Zylinderkopfes legen. Sinngemäß auf der Auslassseite vorgehen.
  • Mit einer passenden Zange die Ventilbecher herausnehmen.
  • Die Ventileinstellplättchen herausnehmen und deren Stärke messen.
  • Ein neues Ventileinstellplättchen von der passenden Stärke S wählen und einsetzen.
  • Die Ventilbecher, Nockenwellen und die Kette wieder einbauen.
  • Das Ventilspiel nochmals nachprüfen.
Kontrolle der Steuerzeiten
Hinweis: Diese Kontrolle ist bei vorschriftsmäßigem Ventilspiel, sowie bei Normalspannung der Steuerkette vorzunehmen
  • Die Kurbelwelle so lange drehen, bis die Markierung auf der Riemenscheibe der Kurbelwelle, Bezeichnet mit P, sich mit der Markierung auf dem Kurbelgehäusedeckel deckt.
  • Jetzt prüfen, ob sich die auf den Nockenwellen eingekerbten Markierungen auf den Lagerdeckeln decken, wenn die Nockenspitzen des 1. Zylinders nach außen gerichtet sind.
  • Falls dies nicht der Fall ist, ist die Befestigungsmutter des Kettenrades auf der Nockenwelle zu lösen.
  • Den kleinen Verbindungsbolzen für die Zahnräder der Nockenwellensteuerung losschrauben und herausnehmen.
  • Die Nockenwellen drehen, ohne dabei die Kette zu verrücken, bis die Markierungen sich wieder decken.
  • Den Verbindungsbolzen wieder in die sich deckenden Bohrungen einführen und festziehen.
